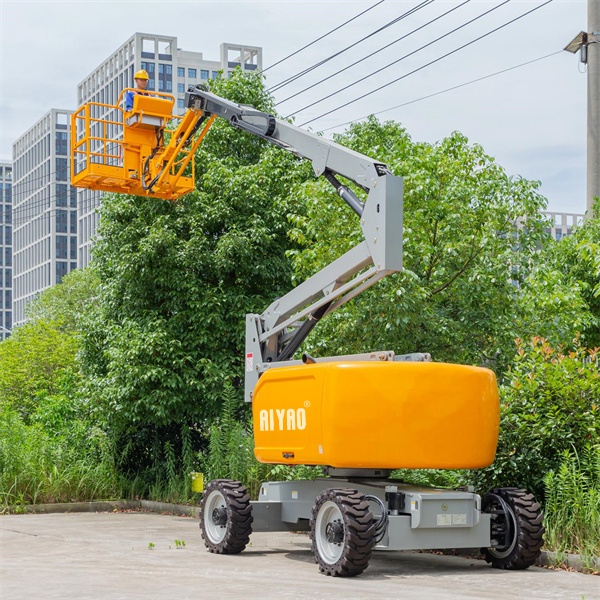

电动曲臂车(B款) | 单位 | AYDQ2022 |
最大工作高度 | m | 22 |
最大平台高度 | m | 20 |
最大水平作业幅度 | m | 12.3 |
最大承载能力 | kg | 230 |
最大跨越高度 | m | 9.2 |
收车长度 | m | 9.2 |
收车宽度 | m | 2.38 |
收起高度 | m | 2.34 |
轴距 | m | 2.6 |
离地间隙 | m | 0.3 |
平台尺寸(长×宽) | m | 1.53×0.76×1.13 |
尾摆 | m | 0.33 |
最小转弯半径 | m | 5.2 |
收拢状态行走速度 | km/h | 5 |
举高状态行走状态 | km/h | 0.8 |
最大爬坡度 | % | 25 |
实心轮胎规格 | / | 33×12-20 |
转台旋转 | ° | 355°(可选装连续回转) |
平台旋转 | ° | ±80° |
液压油箱容积 | L | 70 |
总重量 | kg | 8250 |
控制电压 | V | 24 |
行走电机 | kw | 6.5×2 |
电池 | Amph | 48/390 |
充电器 | V/A | 48/40 |
产品描述:
1. 具有自动行走的功能,能够在不同工作状态下,快速、慢速行走,只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作,较传统的液压平台大幅提高了工作效率,减少操作人员数量及劳动强度。
2. 所有的动作均在工作台上用操作手柄控制,电机为无级变速,有效的延长了蓄电池和电机的使用寿命,电机仅消耗工作时的能量。采用多电机结构,行走、举升分别由不同的电机完成。臂架处于任何位置,作业平台均可安全行走,行走速度随举升高度的升高而降低。
3. 采用反向电流制动和机械式驻车制动,操作简单,安全可靠,行车制动自动补偿,制动器为盘式制动。
4. 智能充电系统,采用全自动充电器,能自动完成充电全过程,电池充满后会自动停止充电。
5. 大角度转向系统,使得该机具有优良的灵活性。具备液压自动转向功能。平台由两台交流变频电机驱动行走。
6. 具备自诊断功能,客户可及时快速掌握设备的自身工作状态,更好的维护保养本设备。
控制系统:
● 采用PLC和CAN总线控制方式,在底架、转台和平台上分别装上一台工业控制器,简化线路,便于维护修理。采用金属防空插头,防护等级达到IP65。同时采用先进的CAN总线控制,线路简单,可靠性好,维修和故障诊断简单。
● 设有上下控制台(地面控制台与平台控制台)且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
● 下控制台有小时计、显示电瓶剩余工作电量等进行指示。
● 平台上设有脚踏开关,只有踏下脚踏开关方能进行操作。
● 上下控制台均设有紧急停止按钮,当操作出现意外情况时,能够使操作者迅速切断电源,避免平台继续运动。
同时本产品具有以下功能:
●小时计
●蓄电池放电显示器
●灯光指示
●司机操作警示
安全保护:
● 工作斗具有自动调平功能,工作斗相对水平面的倾斜角度不能大1.5°。
● 平台幅度和高度达到一定时,行驶速度和臂架动作速度自动受到限制。当机器停放在不平度超过3°的地面时,臂架动作将受到限制。
● 上下控制台均有防护罩保护。
● 臂架头部、油缸活塞杆等处有防尘防沙装置。
● 底架与转台上设有吊环位置,方便吊装。
● 标识清晰、含义明确。
